Диафрагменный насос

inquiry form

Описание:
Диафрагменные насосы отделяют транспортируемую жидкость от насосного цилиндра и других деталей при помощи мембраны, тем самым защищая эти детали от эрозийного воздействия жидкости, одновременно с этим не допуская возможности протекания, предотвращая загрязнение окружающей среды и повышая безопасность на производстве.
Эффективность эксплуатации наших диафрагменных насосов составляет 82-87%, перекачиваемая среда характеризуется весовой концентрацией до 75%, что в итоге снижает расход электроэнергии. Одновременно с этим, давление сброса насоса достигает 25мПа, что позволяет осуществлять подачу высококонцентрированной среды на дальние расстояния, снижая тем самым количество используемых насосных станций и уменьшая величину первоначальных вложений в разработку. Кроме того, диафрагменный насос нашего производства отличается низким уровнем энергопотребления, потребляя на 50% электроэнергии меньше в сравнении с традиционными диафрагменными насосами.

Применение:
1. Горная разработка: Сброс на дальние расстояния хвостов золота, серебра, меди, железа, цинка и пр.
2. Угольная и химическая промышленности: Транспортировка высококонцентрированной водоугольной суспензии.
3. Алюминиевая руда: Транспортировка высокотемпературной пульпы алюминиевой руды, красного бурового раствора и пр.
4. Транспортировка угля по трубам.

Технические характеристики:
Характеристика Значение Примечание
Номинальная пропускная способность (Qn) 350м³/ч Коэффициент наполнения: 0.92
Номинальное давление (P) 9.5мПа
Диаметр поршня (D) 350мм
Давление на поршень во время эксплуатации (F) 114.3т Коэффициент условий эксплуатации: 1.25
Ход поршня (S) 510мм
Номинальное число оборотов поршня (N) 43об/мин
Мощность главного шпинделя (P1) 1060.5кВт
Относительная мощность (W) 1120кВт Коэффициент мощности: 1.05
Скорость работы электрической вращающейся машины (N) 1500об/мин
Коэффициент передачи (I) 31.5
Диаметр питающей трубы (D1) 350мм
Диаметр выкидной трубы (D2) 250мм
Габариты (ДxШxВ) 9x10x5.6м
Max вес рычага отмыкания (G1) 18т
Число ресиверов азота 2шт
Общий вес установки (G) 140т

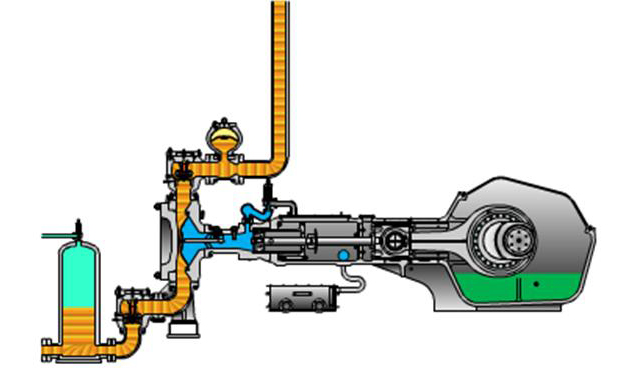

Компоненты диафрагменного насоса
  • Диафрагма
  • Гильза цилиндра
  • Запорный вентиль
  • Предохранительная пластина
  • Предохранительный кожух
  • Вертушка
